UPS电源的分类以及工作原理

作者来源:美世乐       发布时间: 2018-1-9
导读:

UPS电源分三种:在线式UPS、后备式UPS、互动式UPS

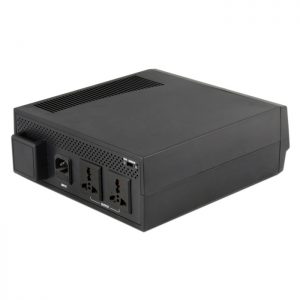

UPS电源

在线式UPS

在线式UPS(On-Line UPS)的运作模式为“市电和用电设备是隔离的,市电不会直接供电给用电设备”,而是到了UPS就被转换成直流电,再兵分两路,一路为电池充电,另一路则转回交流电,供电给用电设备,市电供电品质不稳或停电时,电池从充电转为供电,直到市电恢复正常才转回充电,“UPS在用电的整个过程是全程介入的”。其优点是输出的波型和市电一样是正弦波,而且纯净无杂讯,不受市电不稳定的影响,可供电给“电感型负载”,例如电风扇,只要在UPS输出功率足够的前题下,可以供电给任何使用市电的设备。

后备式UPS

后备式又称为非在线式不间断电源(Off-Line UPS),它只是“备援”性质的UPS,市电直接供电给用电设备也为电池充电(Normal Mode),一旦市电供电品质不稳或停电了,市电的回路会自动切断,电池的直流电会被转换成交流电接手供电的任务(Battery Mode),直到市电恢复正常,“UPS只有在市电停电了才会介入供电”,不过从直流电转换的交流电是方波,只限于供电给电容型负载,如电脑和监视器。

线上交错式UPS

线上交错式又称为线上互动式或在线互动式(Line-Interactive UPS),基本运作方式和离线式一样,不同之处在于线上交错式虽不像在线式全程介入供电,但随时都在监视市电的供电状况,本身具备升压和减压补偿电路,在市电的供电状况不理想时,即时校正,减少不必要的“Battery Mode”切换,延长电池寿命。
