UPS电源容量的计算方法
【UPS电源厂家】消控中心和前端的智能化设备均由消控中心的UPS提供后备电源。

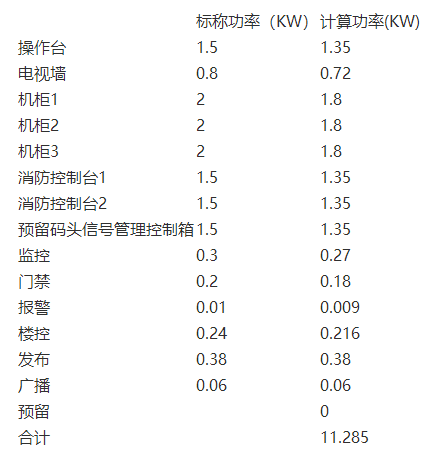

机房UPS电源:Pj’= 11.285kW
UPS电源输出的功率因素cosφ=0.8
S=Pj’÷ cosφ=14.11KVA
考虑UPS适当预留容量,选择15KVA的UPS
二.蓄电池的容量计算
⑴ 计算蓄电池的最大放电电流值
I最大=Pcosф/(η*E临界*N)
注:P → UPS电源的标称输出功率
cosф → 负载功率因数(一般为0.8)
η → UPS逆变器的效率(一般为0.95)
E临界 → 蓄电池组的放电电压(12V电池10.5V,2V电池1.75V,)
N →每组电池的数量
⑵根据所选的蓄电池组的后备时间,查出所需的电池组的放电速率值C,然后根据:
电池组的标称容量= I最大/C
蓄电池时间与放电速率C
15分钟 30分钟 60分钟 90分钟 120分钟 180分钟 240分钟
1.98C 0.92C 0.61C 0.5C 0.42C 0.29C 0.19C
15KVA后备延时60分钟 UPS电池容量计算
电池的最大放电电流=
负载功率15000VA×0.8÷(0.95效率*32节*10.5V每节电池放电电压)=38.82A
电池组的标称容量= 38.82A÷0.61C=63.64AH
所以选用蓄容量必须≌63.64AH的,故选择最接近此容量蓄电池即12V65AH蓄电池*32节,可满足后备延时60分钟。
