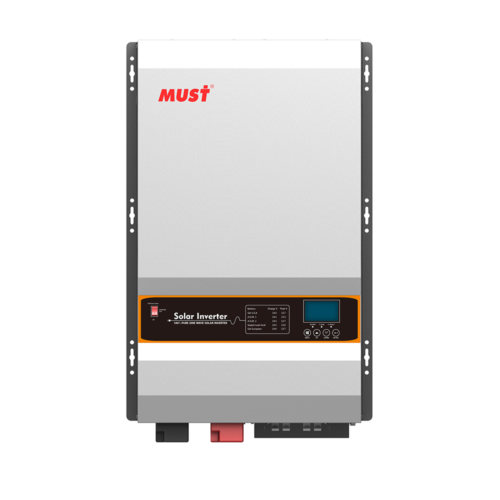

工频离网逆变控制一体机PV3500 TLV 系列 (8KW-12KW)

工频离网逆变控制一体机

PV3500 TLV 系列 (8KW-12KW)
产品简介

PV3500 TLV 系列是一款工频正弦波离网逆变控制一体机,内置MPPT 控制器,单台最大功率可达12KW,广泛应用于家庭、通讯基站、ATM 机、车载、监控系统、牧区、海岛等光伏发电系统。

应用领域

广泛应用于家庭、通讯基站、ATM 机、车载、监控系统、牧区、海岛等光伏发电系统。

全国24小时销售热线:

400-830-9180

产品特点:

  • • 纯正弦波输出,可以带各类型的负载
  • • 内置MPPT 充电控制器
  • • 具有多制式模式,可通过液晶显示屏设置电池优先模式、市电优先模式、可设置充电电压及充电电流、电池低压关机点电压、市电输入的宽窄范围
  • • 瞬间带载能力可达到实际额定功率的3 倍,特别适合感性负载
  • • 宽广的电网输入电压范围,可搭配发电机使用、具有发电机自动启动接口
  • • 具有负载侦测功能,当负载较小或者无负载情况下,转入休眠,减少自损耗
  • • 具有电池过放保护、过载保护、过温保护、短路保护等
  • • 智能的三段式电池充电管理及大电流的充电能力,延长了电池的使用寿命
  • • 具有蓄电池温度补偿接口(BTS)、可根据温度调整充电电压
  • • 可接锂电池使用、与锂电池进行通讯匹配实现无人值守功能
  • • 具有远程开关端口,通过远程开关,极方便用户开关机使用。(选配)

技术参数

型号PV35-8048 TLVPV35-10048 TLVPV35-12048 TLV
额定电池电压48VDC48VDC48VDC
逆输变出
额定功率8.0KW10.0KW12.0KW
浪涌额定值24000VA30000VA36000VA
起动电机4HP5HP6HP
波形纯正弦波 / 与输入相同(旁路模式)
标称输出电压 RMS100V / 120V / 200V / 220V / 240VAC
输出频率50Hz / 60Hz ± 0.3Hz
逆变器效率(峰值)>88%
在线模式效率>95%
功率因数1.0
转换时间20ms(最大)
交输流入
电压220/230/240VAC
可选电压范围90-280 VAC (APL)
频率范围50Hz / 60Hz
电池
电池电压低切断48VDC 模式为 40-48VDC
低电池电压恢复48VDC 模式为 42-50VDC
电池高电压切断48VDC 模式为 60VDC
电池电压高恢复48VDC 模式为 57VDC
省电模式节能器打开时 <60W
充交电流器
输出电压取决于电池类型
充电器交流输入断路器额定值80A80A80A
过充保护 S.D24VDC 模式为 31.4VDC(48VDC 模式为 62.8VDC)
最大充电电流60A70A80A
基站
连续输出功率充电电压和 S.D. 电压的变化取决于蓄电池温度
旁路&保护
输入电压波形正弦波(电网或发电机)
标称输入频率50Hz 或 60Hz
过载保护(SMPS 负载)断路器
输出短路保护断路器
旁路断路器额定值63A63A63A
最大旁路电流80Amp
太充阳电能器
最大光伏充电电流100A
直流电压48V
最大光伏阵列功率5000W (200A 可选 10000W)
MPPT 范围 @ 工作电压(VDC)64~145VDC
最大光伏阵列开路电压145VDC
最大效率>98%
待机功耗<2W
机规械格
安装方式壁挂式
尺寸(W*H*D)(mm)670*410*215
净重(光伏充电)(kg)69+2.575.75+2.575.75+2.5
包装尺寸(W*H*D)(mm)884*618*443
毛重(光伏充电)(kg)82.5+2.589+2.592+2.5
其他
工作温度范围0° C to 40° C
储存温度-15° C to 60° C
噪音最大 60dB
显示LED+LCD
装载(20GP/40GP/40HQ)140pcs / 280pcs / 320pcs

*注:我司致力于技术创新,不断提供更好的产品和服务满足客户需求,对产品设计、技术规格的更新,恕不另行通知。产品以实物为准。
